1. 的构成及工作原理

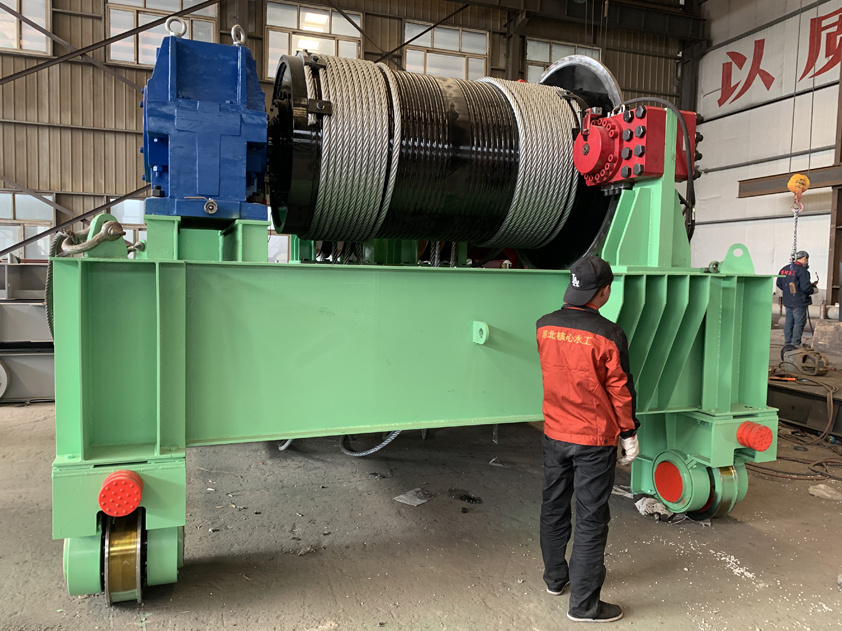

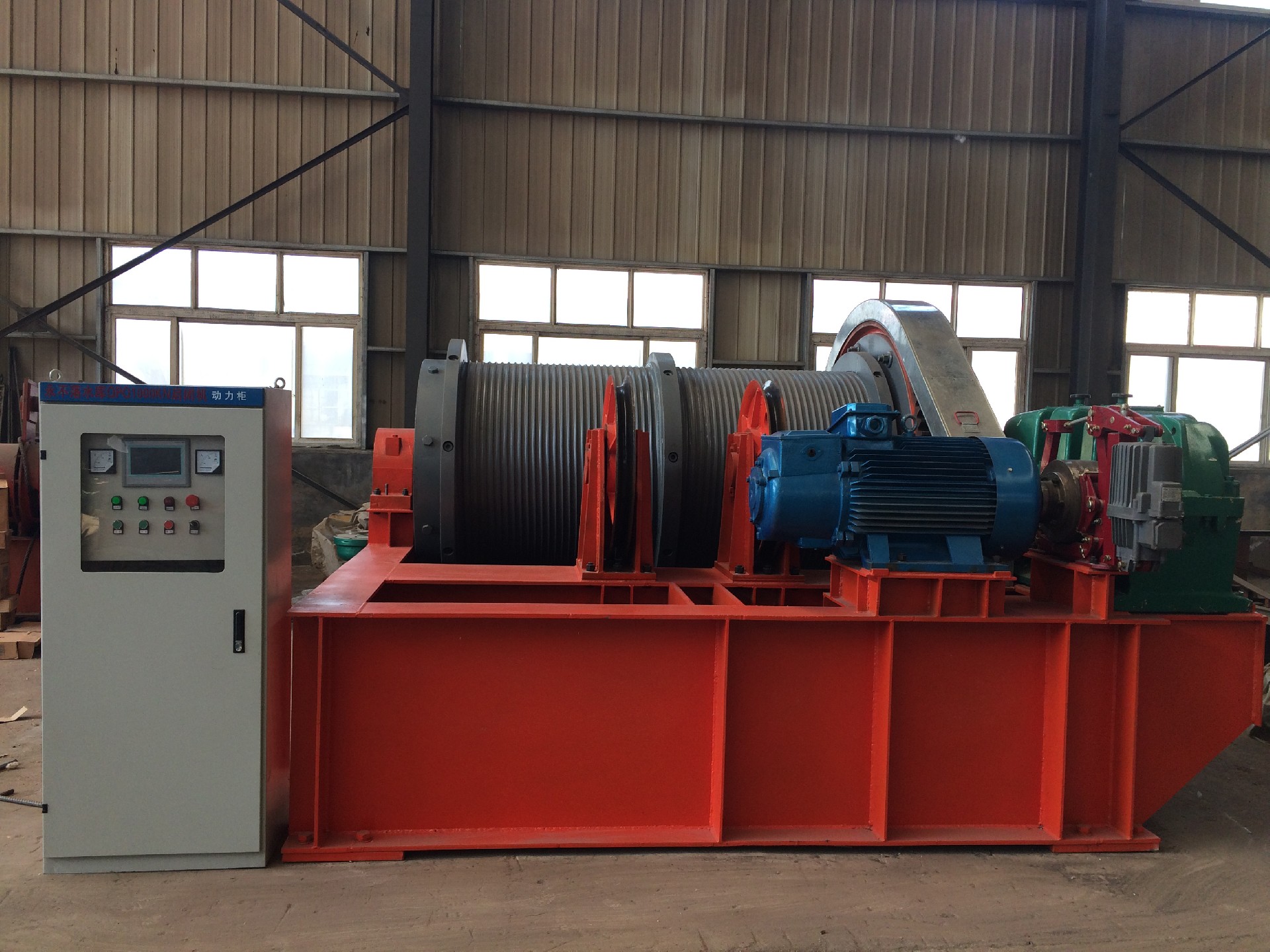

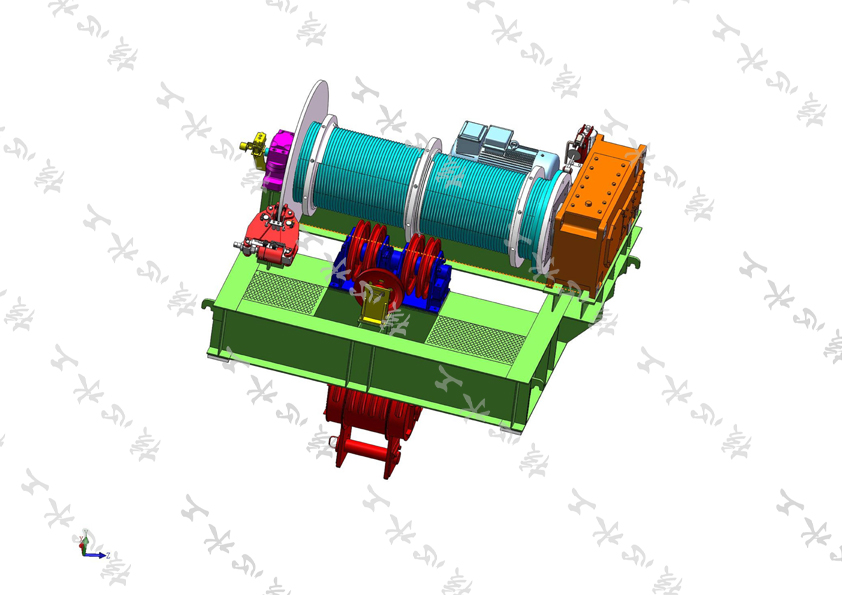

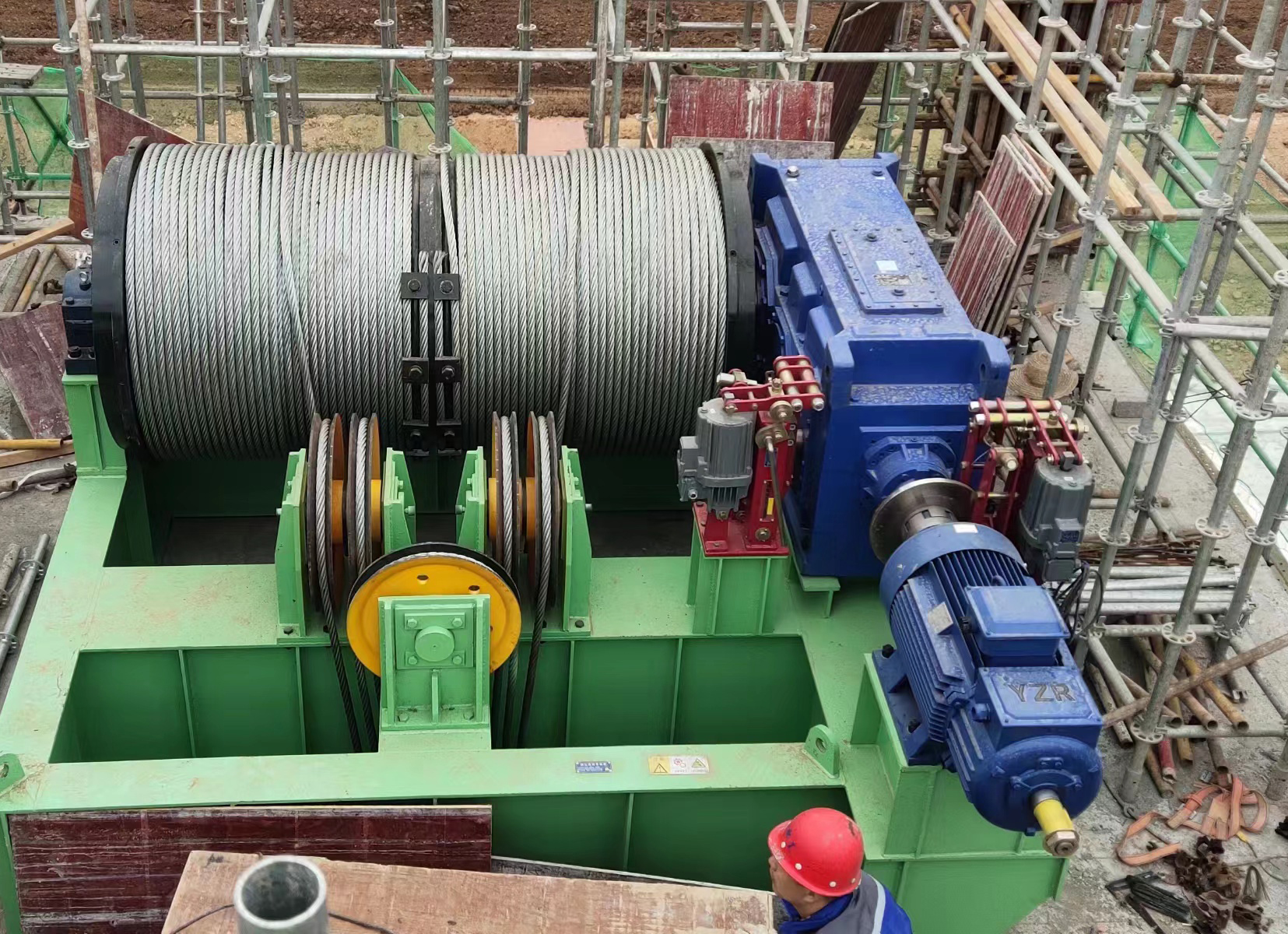

高扬程闭式折线卷筒启闭机采用闭式传动，主要由电动机、制动轮联轴器、电力液压制动器、硬齿面减速器或卷筒内置行星齿轮减速器、折线卷筒装置、盘式安全制动器、轴承座、定滑轮组、动滑轮组、平衡滑轮组、钢丝绳、高度传感器、荷重传感器等组成。

电动机通过制动轮联轴器、减速器带动卷筒转动，卷筒上钢丝绳又通过动、定滑轮和平衡滑轮实现吊具的升降。

2. 高扬程闭式折线卷筒启闭机特点

1. 高扬程闭式折线卷筒启闭机为闭式传动，取消大小开式齿轮，电机为起重专用电机，减速器为硬齿面减速器或卷筒内置行星齿轮减速器，整机相较于传统开式卷扬启闭机机型小、噪音低、结构简单。

2.起升钢丝绳采用线接触镀锌钢丝绳，起升机构在不同的传动部位设置两套制动器，减速器高速轴处设置一套电力液压鼓式制动器作为工作制动器，卷筒一端设置一套盘式制动器作为安全制动器。

3.高度指示装置采用绝对值编码器，荷载限制器采用压式荷重传感器。

4.高度指示装置的传感器采用绝对值型优质编码器，输出模拟量信号。扬程指示在电控柜上以数字直接显示，读数精度为1mm。在断电情况下能跟踪闸门位置。高度指示器除具备对上、下极限位置控制进行保护外，另设有位置开度预置功能，满足闸门充水开启功能。

5.起升机构装设荷载限制器，荷载限制器输出模拟量信号，并在电控柜上以中文数字显示吊具上的荷载。综合误差不大于5%。当吊具上的荷载达到额定值的90%时，给出预警信号；达到额定值110%时，切断起升操作电源，并报警。

6.卷扬启闭机电气控制柜可配置PLC控制系统，实现现地/远程控制以及设备的在线监测。

7.可配置闸门及卷扬启闭机在线监测系统，在线监测系统实时监测闸门应力、激流震动、运行姿态、启闭机机架应力、起升机构震动、转速、钢丝绳断丝等。

•
