底轴驱动液压钢坝的用途及工作原理

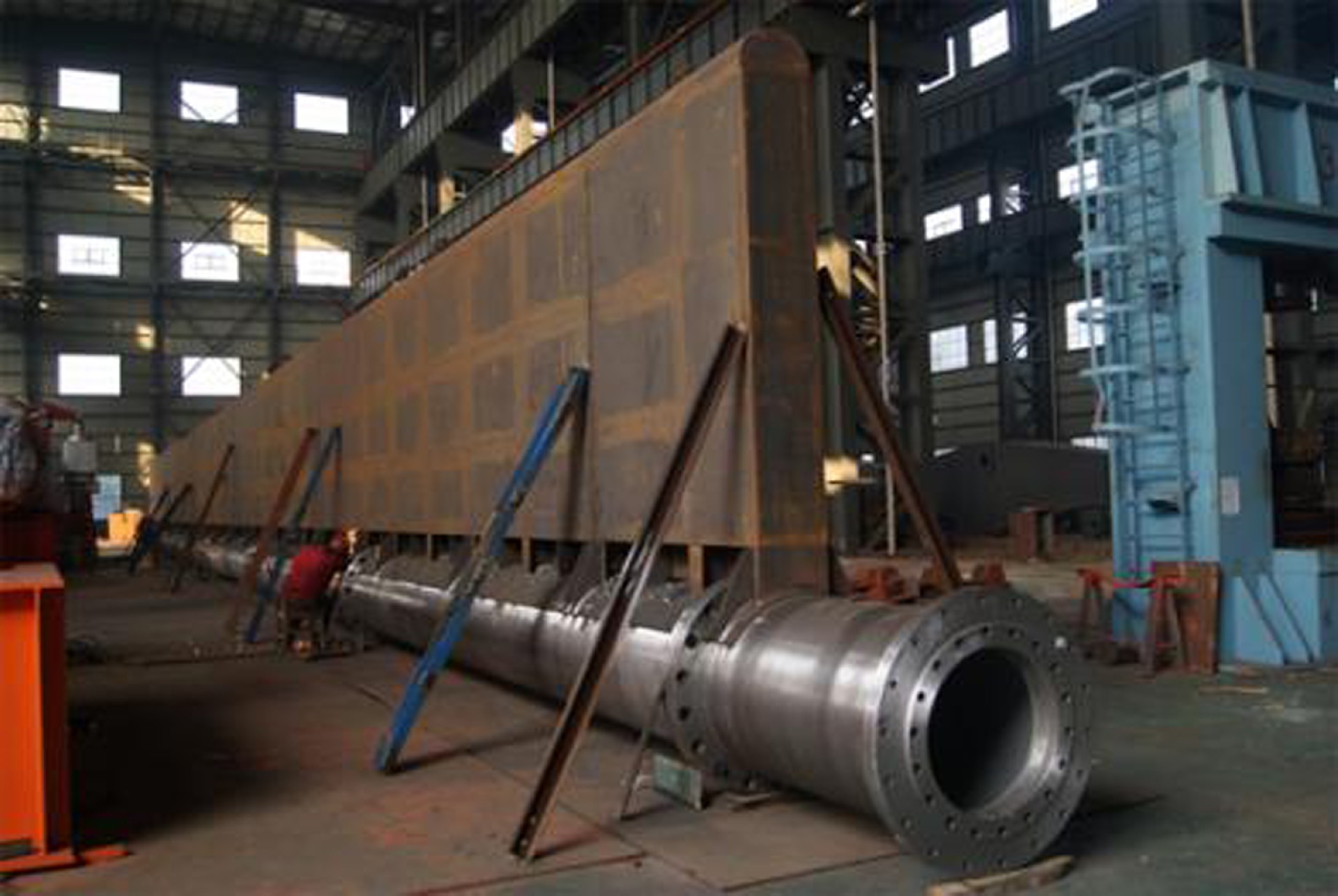

底轴驱动液压钢坝是一种水利或景观用液压驱动式闸门，根据实际使用工况分为双驱动或单驱动。它由驱动底横轴、连接在底横轴上的门叶、多个底支铰、免维护自润滑轴承、底止水封、侧止水封、拐臂、底轴与闸室之间的穿墙防水套装置、液压驱动装置以及液压锁定装置等组成。

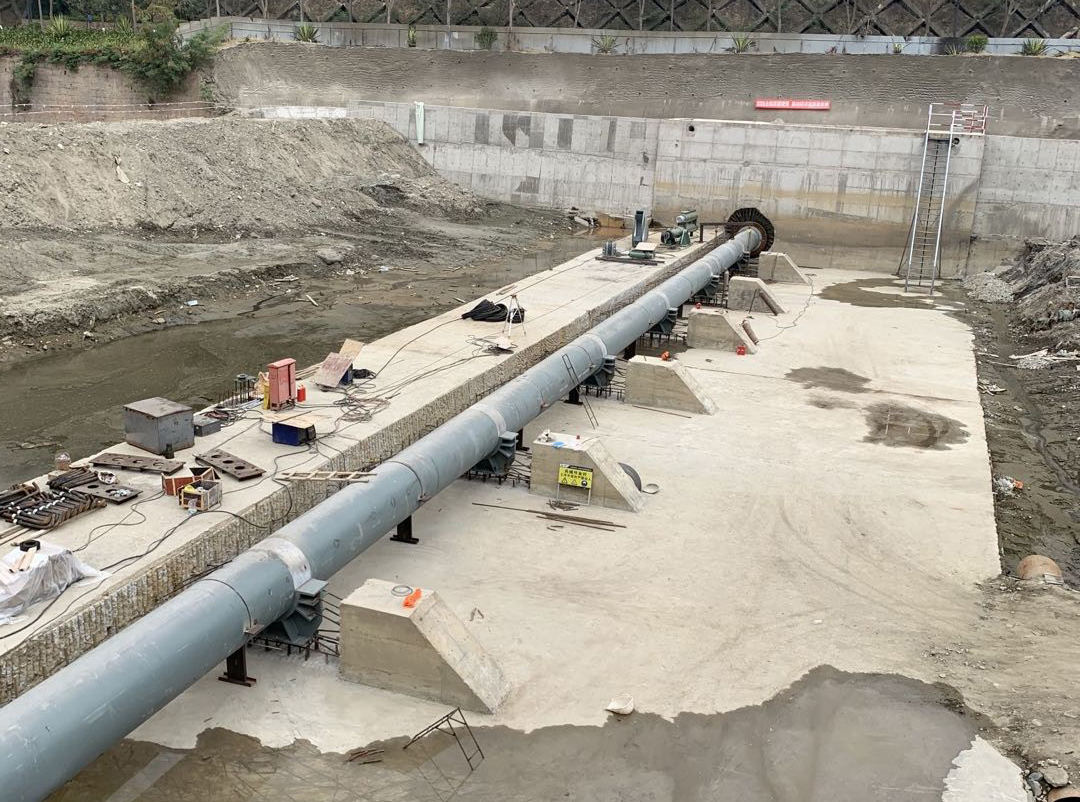

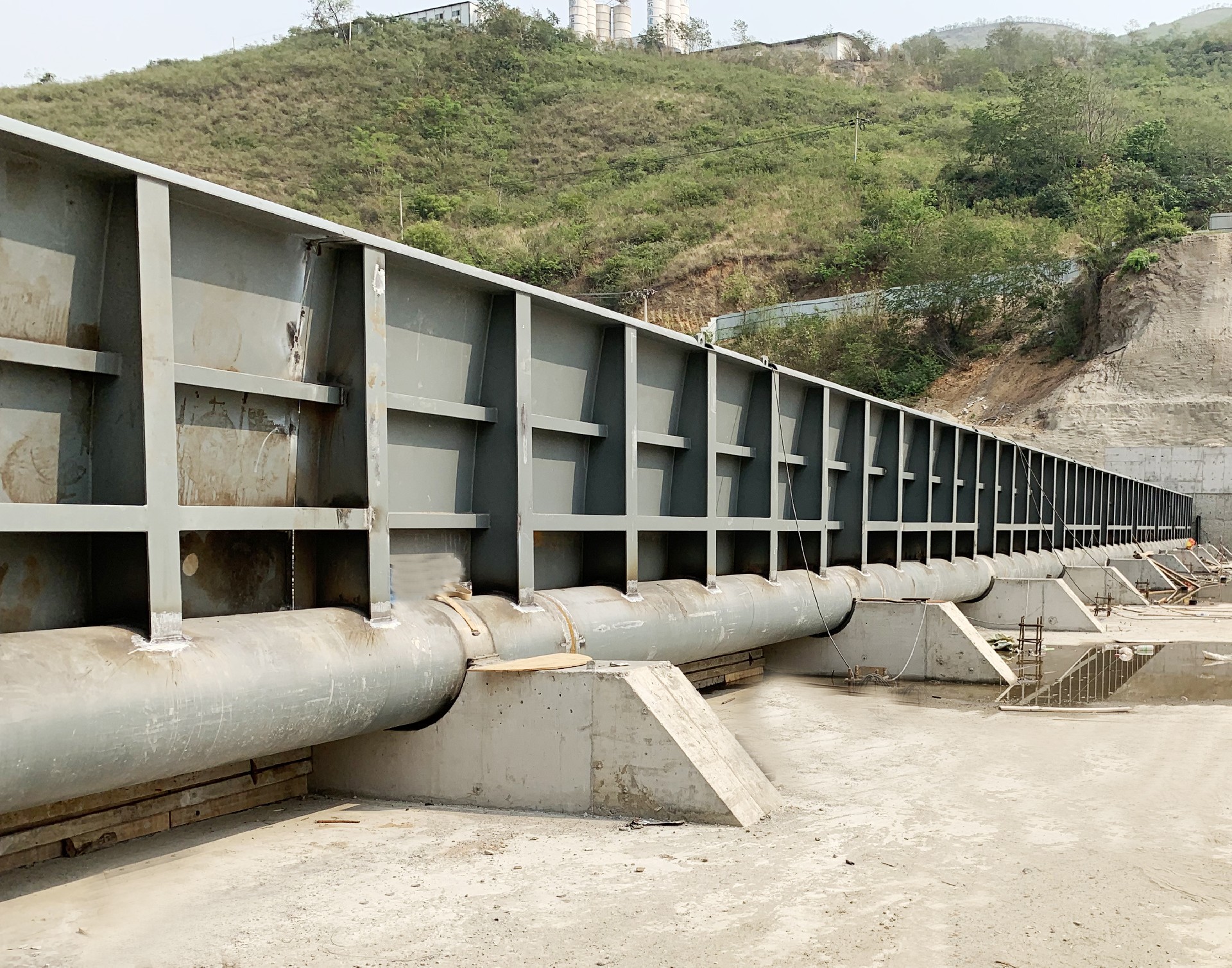

底横轴的两端（单驱为一端）穿过边墙外伸，外伸端拐臂与液压启闭机连接，启闭机室位于边墙的两侧（单驱为一侧），固定于门叶两侧的橡胶水封与边墙上的水封座板（大理石或不锈钢板）构成侧止水装置，固定于闸底板上的橡胶水封与底横轴构成底止水装置，穿墙防水套装置为多层密封结构组成，河道内的水不会渗入启闭机室。通过控制边墙两侧（单驱为一侧）的液压启闭机，来驱动底横轴作90°的旋转，当闸门门叶旋转至卧倒状态后即为完全开启，此时门叶面板与底板平行；门叶转动至竖直状态时，闸门完全关闭，从而实现挡水的功能，并且可根据实际使用工况调节闸门的开启角度来实现水位高度的调节，能有效保证河道的枯水期蓄水、汛期行洪、需形成景观时溢流、闸门卧倒时行船等。

2. 底轴驱动液压钢坝特点

1、底轴驱动液压钢坝可任一位置停止，形成不同高度的人工瀑布景观效果。

2、底轴驱动液压钢坝采用底部固定轴转动，闸门卧倒后与河道底部基本持平，不影响泥沙与污物通过，闸门上游不会形成泥沙与污物淤积，不破坏河道原有环境，且运行可靠。

3、底轴驱动液压钢坝底轴采用免维护自润滑轴套，承载力大、抗温、耐腐

蚀、耐磨性能好等优点。

4、侧止水为可调节、可更换型止水装置，底止水为无接缝整体止水橡胶与底轴压缩，止水效果良好。

5、底轴驱动钢坝安装、维护方便，使用寿命长，并且可配套音乐灯光喷泉，景观效果好。

 6、根据冬季时的地域气候，可配套除冰装置。

•
