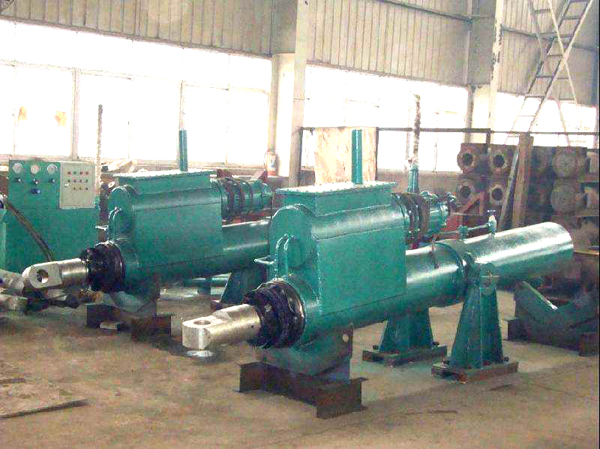

集成液压启闭机

集成式液压启闭机可实现活塞的往复运动,结构简单、合理,便于生产制造,方便使用,运行稳定性好,维修成本低,无需另建液压泵房,可大大节约投入成本。

产品介绍introduction

       集成式液压启闭机,涉及阀门控制技术领域,包括油缸,活塞的一端连接活塞杆,活塞杆的外端设有连接头,单向电机通过联轴器与齿轮泵连接,齿轮泵的一端通过滤油器连接油箱,齿轮泵的另一端连接进油管,与油箱连接的回油管的另一端、进油管的另一端分别连接在一个三位四通阀的两个接口上,三位四通阀的另两个接口分别连接一个双向液压锁的两个接口上,双向液压锁的另两个接口分别连接在所述缸筒的前、后两腔。可实现活塞的往复运动,结构简单、合理,便于生产制造,方便使用,运行稳定性好,维修成本低,无需另建液压泵房,可大大节约投入成本。


液压启闭机型号

       另外我公司生产液压启闭机型号:QPPY系列平面闸门液压启闭机、QPPY-D型倒挂式液压启闭机、QPKY系列平面快速闸门液压启闭机、QHLY系列露顶式弧形闸门液压启闭机、QHSY系列深孔式弧形闸门液压启闭机、QRWY系列卧式人字闸门液压启闭机、QRWY系列小型卧式人字闸门液压启闭机等。


工作原理

       是以电机动力源,电机带动双向油泵输出压力油,通过油路集成块等元件驱动活塞杆来控制闸门的开关。电动机、油泵、液压控制阀和液压缸可装在同一轴线上,也可按需要装置在不同轴线上,只需接通电动机的控制电源,即可使活塞杆位移往复运动。活塞杆的伸缩由电动机正反向旋转控制,具有动作灵活,行程控制准确,具有自动过载保护等性能,当运动受阻时,油路中压力增高到调定的限额,溢流阀迅速而精准地溢流,实行过载保护,电机运转在额定值内不会烧毁。当启闭机运行到调定行程终端时,启闭机油路集成块中设计了自锁机构,电机停止,活塞杆则自锁在此位置上,处于保压状态。
