冬奥会延庆赛区回转格栅清污机制作技术工艺及流程
冬奥会延庆赛区核心区位于张山营镇西大庄科村东北部的小海坨山地区，在应急水源进水口片设置4台5.5X6.4m回转格栅清污机，栅隙为40mm，功率5.5kw。在制作时根据工程实际制定工艺及流程。

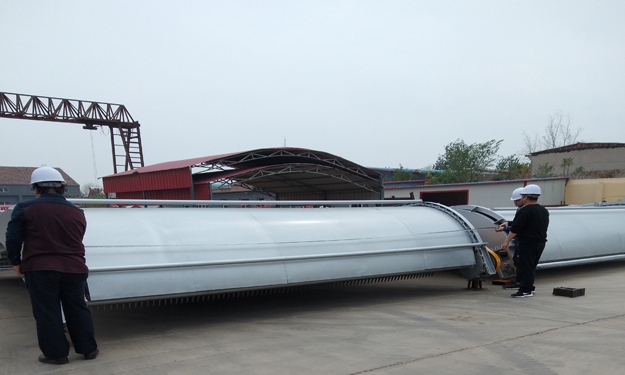

冬奥会回转格栅清污机图片
冬奥会延庆赛区5.5X6.4m回转格栅清污机制作技术工艺
1、机架、拦污栅条、导轨、耙齿等的制作：格栅的机架具有足够的强度和刚度，可承受设计水头差的压力，在设计水头差下可正常运行清污；将机架拦污栅放在平台上校正其平面度，在500×1000内小于0.5mm；将机架工字钢垂直固定在平台上保证机宽尺寸及前后扭曲小于1mm/m；将支撑槽钢根据机架工字钢长度均匀地焊接，并与机架工字钢垂直，其垂直度允许不超过1.5mm/m；单根栅条焊前均经板材校正机校正、校直，其直线度允差不超过1mm/m；并采用“栅条固定板”、“焊接定位模板”等专用焊接工装焊接；把栅条按所需的栅隙在机架的支撑槽钢上均布，先两头点焊以防变形，再将其与槽钢双面全焊，并最后校直。栅条安装牢固，相互平行，平行度允许差为1mm。栅条间距偏差不大于1mm，累积偏差不大于2mm，整体平面度不大于2mm，对角误差不大于1.5mm；导轨直线度全长小于0.5mm。在装配时再次检验，将其焊接在机架上时，保证两边导轨的平行度全长允差不大于1.5mm/m。
2、耙链组件制作装配：滚轮、销轴在金加工时严把质检关，其中滚轮、轴内径的配合间隙应符合公差要求，装配前亦应再次检验方可装配；联板条及联板两孔之间的位置度直接决定了耙链的节距，而节距不符合公差要求，则将影响到耙链运转的平稳性，故采用冲压模具冲压而成，联板条冲压后应校正其平面度在0.1mm以内,而在装配前亦应再次检验方可装配；联板条、联板、钢轴、开口销、垫片、滚轮等按顺序装好链节，其中联板以前后两孔叠装，两件叠装时注意运转时的方向；齿耙轴的制作由专用定位模块及模板进行辅助制作，保证栅隙符合制作要求时焊接（采用双面交错焊接及交差焊接法），焊脚高度3mm。然后待耙链装配好后按要求间隔装配齿耙轴，并运转，使其运转过程间隙均匀后与轴端连接板焊接。
3、总装：设备总装时严格按照《总装配过程作业指导书》的装配顺序及技术要求，依次将主轴组件、导轮组件、栅条、封板、耙链组件、尾框、堵水边组件、传动装置、齿板组装及检验完成，并在专用试车台上进行整机试运行和检验。包括模拟运转测试和调整，检查各部件之间配合情况，调整各相对运动部件处于最佳位置，检查控制系统等；链轮、从动链轮、张紧链轮的链齿侧面在同一平面内，其平面度允差为2mm，保证主传动链条转动平稳；设备总装后耙齿牵引链的长度允差（展开总长）不大于2mm/m；齿耙应运行平稳、耙齿布置均匀，能准确进入栅条间隙中上行除污，齿耙、传动机构等运动部件应运转灵活，平稳，无卡滞、碰撞、无梗阻、无异声等现象，整机运行平稳可靠；齿耙与托渣板之间的间隙、齿板与栅条间隙应符合格栅除污机行业标准要求；所有焊缝应除净焊渣、氧化皮及溅粒，焊缝平直无影响使用性能的缺陷。

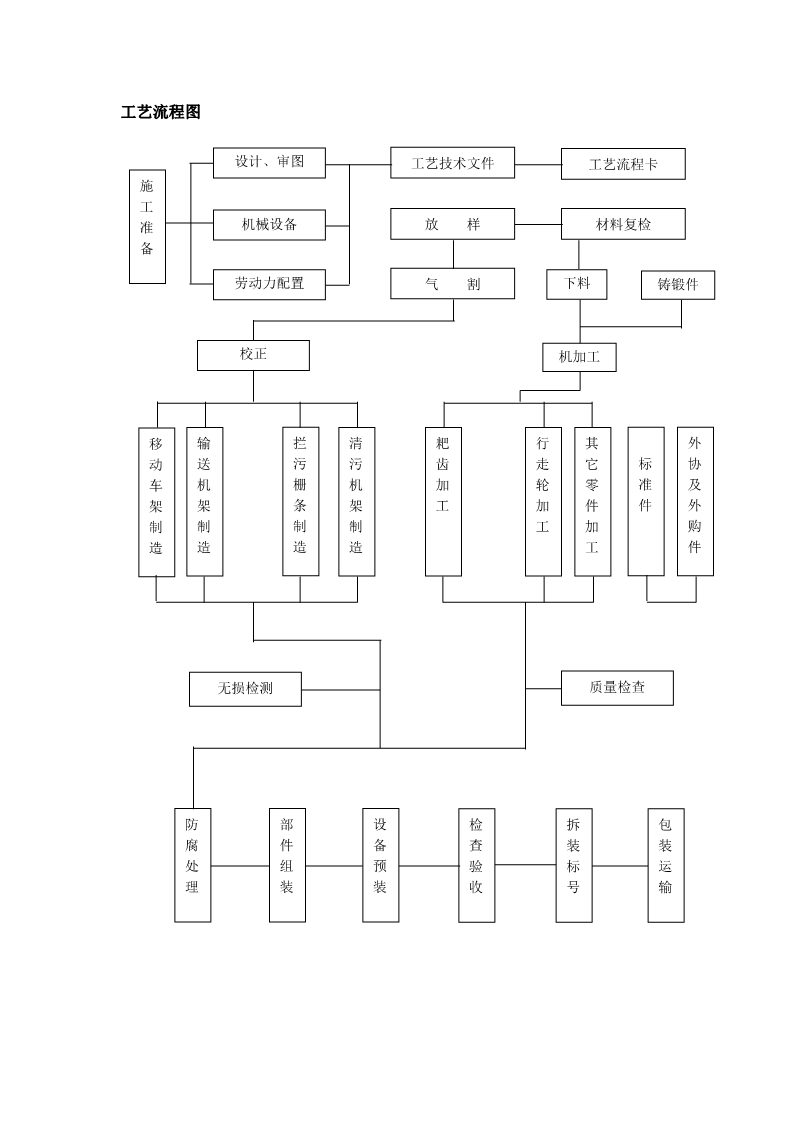

冬奥会延庆赛区5.5X6.4m回转格栅清污机制作技术工艺流程图
为方便大家一目了然的了解到回转格栅清污机的制作特制订如下流程图
回转格栅清污机制作流程图
回转格栅清污机应用于污水处理厂进水口和泵站的取水口，以及沉砂池的前端，拦截水体中的农作物根茎、城市生活垃圾、树枝、水草等杂物，以保护水泵正常工作和减轻污水处理后道工序的处理负荷。了解更多关于格栅清污机的信息可以登录网站 www.88qwj.com
