粉碎格栅清污机有几个类型，分别是哪些？
粉碎型格栅除污机 清污机是由国外引进的一种地埋式除污设备，该设备能将污水管网中的木片、空瓶、布片等杂物垃圾进行粉碎，以保护泵站中其他设备使其正常运转。那么粉碎格栅除污机 清污机是怎样分类的呢？看小编给大家分析一下！

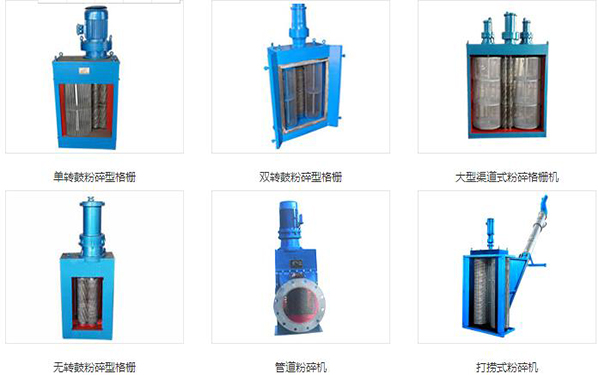

各类型清污机图片
粉碎格栅除污机 清污机分类
该设备一般分为3类，无鼓粉碎格栅、单鼓格栅、双鼓格栅。是由粉碎机和旋转式格栅鼓(或固定栅条)、机座、电控柜组成。
小编分析各类型粉碎格栅除污机 清污机
一、无鼓粉碎格栅
无鼓粉碎型格栅除污机采用无鼓结构，创新式设计，打破传统格栅拦截打捞模式，在水下直接对块状物进行粉碎处理，垃圾无需外运；粉碎型格栅可采用全地埋式设计，大大改变了传统泵站工作环境差、噪音大、建设成本高、运行费用大等缺点，真正意义上实现了全地埋式无人值守。该类型清污机安装方式分为附壁式和渠道式。
技术参数
| 型号 | A | B | C | D | E | F | Q（m3/h） | N(kw) |
| 300 | 300 | 700 | 1320 | 250 | 400 | 180 | 111 | 2.2 |
| 400 | 400 | 800 | 1420 | 250 | 400 | 180 | 150 | 2.2 |
| 500 | 500 | 900 | 1520 | 250 | 400 | 180 | 180 | 2.2 |
| 600 | 600 | 1000 | 1620 | 250 | 400 | 180 | 220 | 3.0 |
| 700 | 700 | 1100 | 1720 | 250 | 400 | 180 | 280 | 3.0 |
| 800 | 800 | 1200 | 1820 | 250 | 400 | 180 | 330 | 4.0 |
| 900 | 900 | 1300 | 1920 | 250 | 400 | 180 | 400 | 4.0 |
| 1000 | 1000 | 14001 | 2020 | 250 | 400 | 180 | 450 | 4.0 |
注：异径管和法兰连接采用板式平焊法兰，其安装尺寸按GB/T9299-2000,PN1.OMPa配套。

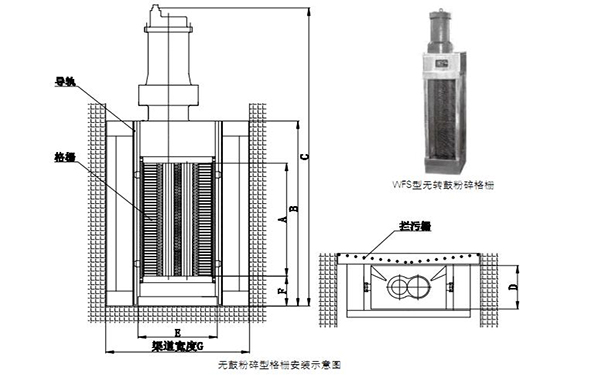

安装结构图

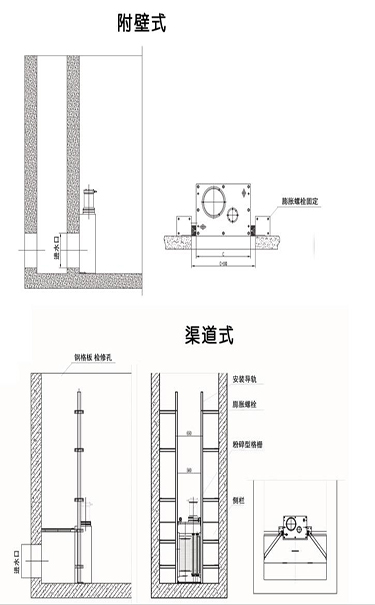

安装方式图
二、单鼓格栅
单转鼓粉碎型格栅采用单鼓结构，功能性、持久性、维修费用和安装的简易性优越。它是由一个转鼓栅网和钛合金切割刀片粉碎器组成，能在最高达2475m<sup>3</sup>/h的流量下，把难以处理的固体颗粒粉碎成可处理的小颗粒。新的不锈钢无轴转鼓提高捕获效率，增加了流量，防止物体缠绕并且更加牢固。转鼓式粉碎型格栅的独特设计提高了固体的捕获率，更好保护下游设备，使长期的维修费用降为最低。
技术参数
注：异径管和法兰连接采用板式平焊法兰，其安装尺寸按GB/T9299-2000,PN1.OMPa配套。
| 型号 | A | B | C | D | E | F | Q（m3/h） | N(kw) |
| 300X300 | 300 | 610 | 1160 | 400 | 580 | 160 | 160 | 4.0 |
| 400X400 | 400 | 710 | 1260 | 400 | 580 | 160 | 370 | 4.0 |
| 500X500 | 500 | 810 | 1360 | 400 | 580 | 160 | 480 | 4.0 |
| 600X600 | 600 | 910 | 1460 | 400 | 580 | 160 | 580 | 4.0 |
| 700X700 | 700 | 1010 | 1560 | 400 | 580 | 160 | 700 | 4.0 |
| 800X800 | 800 | 1110 | 1660 | 400 | 580 | 160 | 810 | 4.0 |
| 900X900 | 900 | 1210 | 1760 | 400 | 580 | 160 | 920 | 4.0 |
| 1000X1000 | 1000 | 1310 | 1860 | 400 | 580 | 160 | 1150 | 4.0 |
| 1100X1100 | 1100 | 1410 | 1960 | 400 | 580 | 160 | 1300 | 4.0 |
| 1200X1200 | 1200 | 1510 | 2060 | 400 | 580 | 160 | 1420 | 4.0 |
| 1300X1300 | 1300 | 1610 | 2160 | 400 | 580 | 160 | 1580 | 4.0 |
| 1400X1400 | 1400 | 1710 | 2260 | 400 | 580 | 160 | 1695 | 4.0 |
| 1500X1500 | 1500 | 1810 | 2360 | 400 | 580 | 160 | 1850 | 4.0 |
格栅除污机原理
拥有最优的钛合金切割刀片设计，事例数十年来技术的进步和设计革新，建立一套有效可靠产品标准。钛合金切割刀片可以切碎多种破坏其它设备的固体颗粒，经证明适用于各种最苛刻的环境。
1、固体颗粒随着污水进水切割区；
2、固体颗粒被转鼓截留并被输出到切割室；
3、大部分的污水和足够小的颗粒通过转鼓区；
4、固体颗粒被切割并通过切割室；
5、被粉碎后的颗粒流向下游。
特性特点
1、双轴粉碎器
比单轴粉碎器适合更多固体颗粒，两个反向旋转轴使颗粒物在双轴间粉碎；
2、无轴转鼓
不锈钢材质，栅间隙各种尺寸可选，包括6mm；
3、刀片选择
根据需要进行各种齿型设计，以适应各种特殊情况需要转鼓和粉碎器间隙小
4、轴衬导流装置
引导固体杂质进入切割室，保护密封不受砂石侵害；
5、低底座
在低流量时可最大限度利用切割室来提高粉碎能力；
6、顶部坚固座
可以简单坚固维修，无需把设备从渠道中提出；
7、安装简易
可适用大部分现有渠道，不需或只需很少土建改动；
8、机械密封
压力可高达0.6Mpa，密封无需清理，无需调整压盖；
9、型号设计
渠道宽最窄至550mm,流量最高达11000m

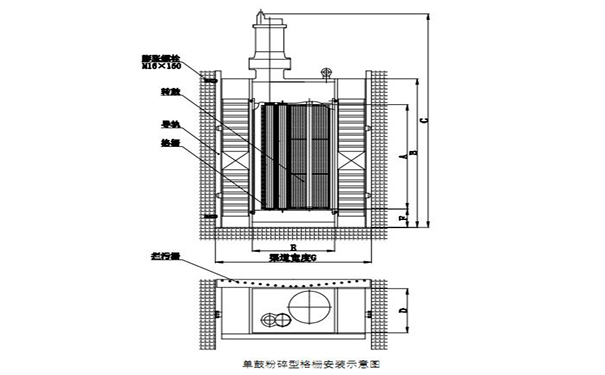

安装结构图

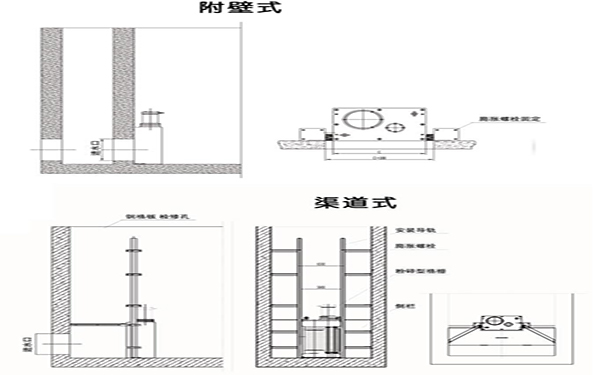

安装方式图
三、双鼓格栅
双转鼓粉碎型格栅除污机采用双鼓结构，是格栅除污机的一种，又叫破碎型格栅除污机，是市政、水利、泵站系统除污设备，能将污水管网中的末片、空瓶、布片等杂物垃圾进行粉碎，以保护泵站的设备使其正常运转。粉碎性格栅除污机能把污水中的悬浮和漂浮垃圾分碎成6-10mm的细小颗粒，粉碎后的污物无需打捞，直接随污水流走。粉碎型格栅泵站设备能全部安装在地下水池内，水池顶部封闭，这种泵站大大改变了传统泵站的工作环境差、噪音大、建设成本高、运行费用大等缺陷，粉碎型格栅真正意义上实现了全地埋无人值守。
技术参数
| 型号 | A | B | C | D | E | F | Q（m3/h） | N(kw) |
| 300X300 | 300 | 610 | 1230 | 400 | 880 | 160 | 1730 | 4.0 |
| 400X300 | 400 | 810 | 1430 | 400 | 880 | 160 | 1980 | 4.0 |
| 500X300 | 500 | 910 | 1530 | 400 | 880 | 160 | 2100 | 4.0 |
| 600X300 | 600 | 1010 | 1630 | 400 | 880 | 160 | 2150 | 4.0 |
| 700X300 | 700 | 1110 | 1730 | 400 | 880 | 160 | 2470 | 4.0 |
| 800X300 | 800 | 1210 | 1830 | 400 | 880 | 160 | 2750 | 4.0 |
| 900X300 | 900 | 1310 | 1930 | 400 | 880 | 160 | 3150 | 4.0 |
| 1000X300 | 1000 | 1410 | 2030 | 400 | 880 | 160 | 3450 | 5.5 |
| 1100X300 | 1100 | 1510 | 2130 | 400 | 880 | 160 | 3850 | 5.5 |
| 1200X300 | 1200 | 1610 | 2230 | 400 | 880 | 160 | 4280 | 5.5 |
| 1500X300 | 1500 | 1840 | 2430 | 400 | 880 | 160 | 4550 | 5.5 |
格栅除污机原理
拥有最优的钛合金切割刀片设计，事例数十年来技术的进步和设计革新，建立一套有效可靠产品标准。钛合金切割刀片可以切碎多种破坏其它设备的固体颗粒，经证明适用于各种最苛刻的环境。
1、固体颗粒随着污水进水切割区；
2、固体颗粒被转鼓截留并被输出到切割室；
3、大部分的污水和足够小的颗粒通过转鼓区；
4、固体颗粒被切割并通过切割室；
5、被粉碎后的颗粒流向下游。

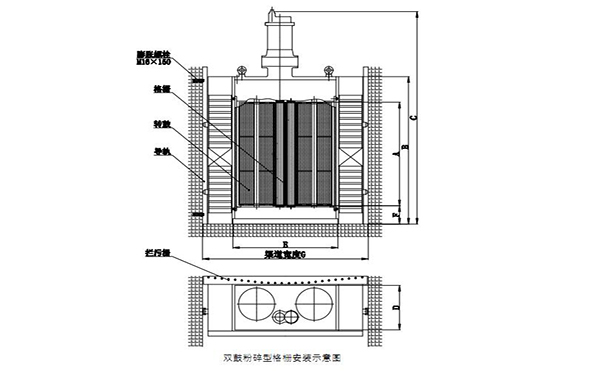

安装示意图

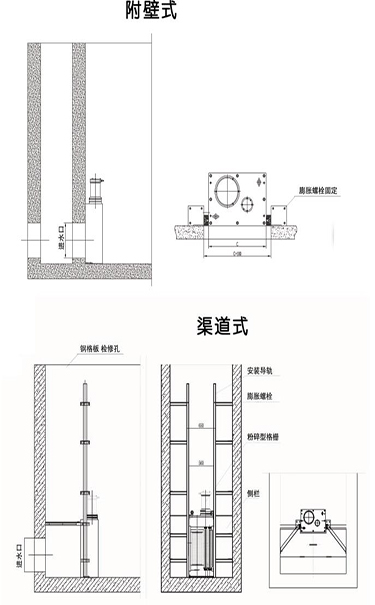

安装方式图
格栅除污机用在哪里
1、安装于大流量、宽幅面水渠中；
2、安装于泵站、污水处理厂进口；
3、本机能粉碎的物品有：纸制品、木制品、塑料制品、橡胶制品、生活垃圾等。
由于采用地埋式泵站建设可减少污水泵站对周边环境的破坏，如臭气细菌等得到最大程度的抑制，可用来替代传统的回转式机械格栅及人工格栅，在市政、水利、泵站系统中所使用。了解更多有关清污机的常识，请收藏本站及时关注本站更新。【www.88qwj.com】
